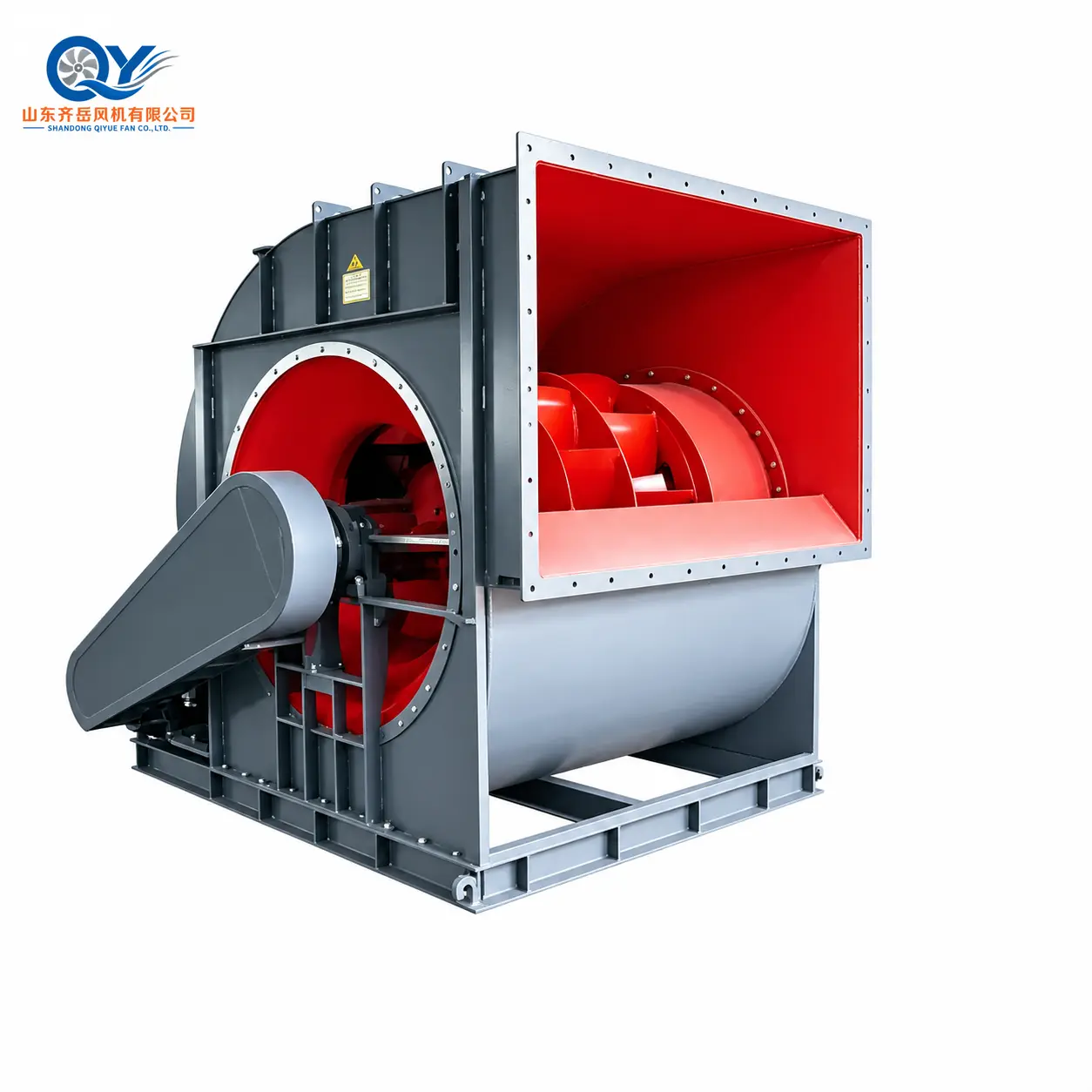

O 4-2×79 é uma série de ventiladores centrífugos de grande-ar-volume duplo-de entrada com acionamento por correia Tipo E. Os dados de desempenho disponíveis abrangem ventiladores de tamanhos 8E a 20E para ventilação industrial e tarefas de movimentação de ar que exigem alto fluxo de ar com pressão total moderada.
A seleção do ventilador deve ser baseada no fluxo de ar necessário, na pressão total, na densidade do gás, na resistência do sistema e na margem operacional, e não apenas no tamanho do ventilador.
Construído para grande volume de ar
O 4-2×79 usa um arranjo centrífugo de entrada dupla para que o ar entre no impulsor por ambos os lados. Esta configuração é adequada para aplicações onde um único ventilador deve lidar com um grande volume de ar enquanto mantém a pressão necessária do sistema.
A programação de desempenho usa configurações de acionamento por correia-tipo E. Diferentes velocidades de rotação e classificações de motor estão disponíveis dentro de cada tamanho de ventilador para que o ponto de operação possa ser compatível com a tarefa do projeto.
Faixa de desempenho por tamanho do ventilador
A tabela abaixo resume a faixa de serviço mínima e máxima publicada para cada tamanho de ventilador 4-2×79.
Desempenho detalhado por velocidade
Faixas operacionais publicadas para configurações de acionamento-por correia Tipo E. Cada linha representa uma velocidade de rotação específica e uma configuração de motor recomendada.
Cada linha resume os valores mínimo e máximo do ponto de trabalho publicado-na velocidade de rotação declarada.
A seleção final do ventilador e do motor deve ser confirmada em relação ao fluxo de ar necessário, pressão total, densidade do gás, resistência do sistema e margem operacional.
Confirme as dimensões após o serviço-Seleção de ponto
A programação de desempenho abrange vários tamanhos de ventiladores, velocidades de rotação e configurações de motor. Como o arranjo final depende do tamanho do ventilador selecionado e da configuração do inversor, as dimensões da instalação devem ser verificadas em relação ao desenho-específico do projeto.
Tamanho de ventilador preferido ou existente
Dimensões existentes de conexão de entrada e saída
Espaço de instalação disponível
Potência e velocidade do motor existente, se for substituir um ventilador
Requisitos de orientação de rotação/descarga
Tensão, frequência e fase do projeto
Trabalhos de movimentação-de ar industrial-de alto volume
Ventilação de fábrica
Grandes-volumes de fornecimento ou exaustão para edifícios industriais.
Ar de Processo
Sistemas-de movimentação de ar em que o fluxo de ar e a resistência do sistema definem o ponto de funcionamento do ventilador.
Grandes sistemas de dutos
Sistemas de ventilação centralizados que exigem alto fluxo de ar através de redes de dutos.
Projetos de substituição
Substituição de grandes ventiladores centrífugos existentes onde dados de operação e interface podem ser fornecidos.
4-2×79 versus 4-2×72
Ambos são famílias de ventiladores centrífugos de entrada dupla, mas não devem ser tratados como nomes de modelos intercambiáveis. A seleção deve ser feita a partir do ponto operacional necessário e das condições do projeto.
8E–20E
13,520–438,000 m³/h
226–2.609Pa
Acionamento por correia tipo E
Selecione por Duty Point, não apenas pelo tamanho do ventilador
A tabela de desempenho 4-2×79 inclui múltiplas velocidades para cada tamanho de ventoinha. Envie as condições de operação necessárias para que tamanho, velocidade e motor possam ser revisados em conjunto.
Pressão total ou estática necessária (Pa)
Tipo de gás e temperatura operacional
Densidade do gás ou altitude do local, se relevante
Informações de resistência do duto/sistema
Tensão/frequência/fase necessária
Dimensões existentes para projetos de substituição
Quantidade e país de destino
4-Perguntas frequentes sobre ventilador centrífugo de entrada dupla 2×79
Qual é a faixa de fluxo de ar do ventilador 4-2×79?
Nos dados de desempenho publicados do 8E–20E, o fluxo de ar varia de 13.520 a 438.000 m³/h.
Qual faixa de pressão total está disponível?
Os pontos operacionais publicados cobrem aproximadamente 226 a 2.609 Pa dependendo do tamanho do ventilador e da velocidade de rotação.
Quais tamanhos de ventiladores estão incluídos?
A programação de desempenho disponível cobre 8E, 10E, 12E, 14E, 16E, 18E e 20E.
O 4-2×79 é de acionamento direto?
Os dados de desempenho nesta página são para configurações de transmissão-de correia Tipo E.
Como a velocidade correta deve ser selecionada?
Combine o fluxo de ar e a pressão necessários com a faixa operacional publicada e, em seguida, verifique a densidade do gás, a resistência do sistema, a potência do motor e a margem operacional.
A QIYUE FAN pode fornecer um motor-específico para o projeto?
A configuração do motor pode ser revisada de acordo com o ponto de operação selecionado e os requisitos de tensão, frequência e fase do projeto.
Este ventilador pode ser usado para projetos de substituição?
A seleção de substituição deve incluir a função existente do ventilador, rotação, dimensões de conexão, espaço de instalação, dados do motor e quaisquer desenhos disponíveis ou informações da placa de identificação do ventilador.
Envie o seu ponto de serviço necessário
Envie o fluxo de ar necessário, a pressão total, as condições do gás e a fonte de alimentação. QIYUE FAN pode revisar o tamanho do ventilador, a velocidade de rotação e a configuração do motor para o seu projeto.
